特點

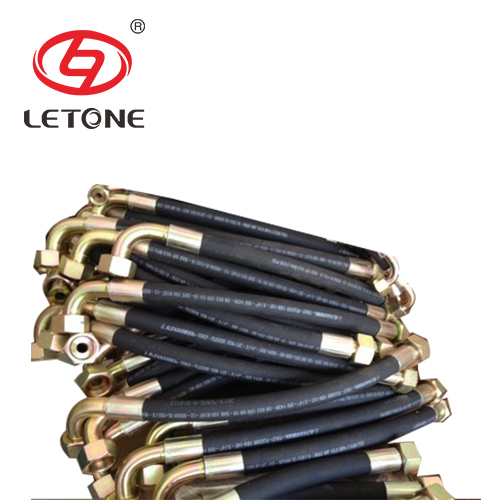

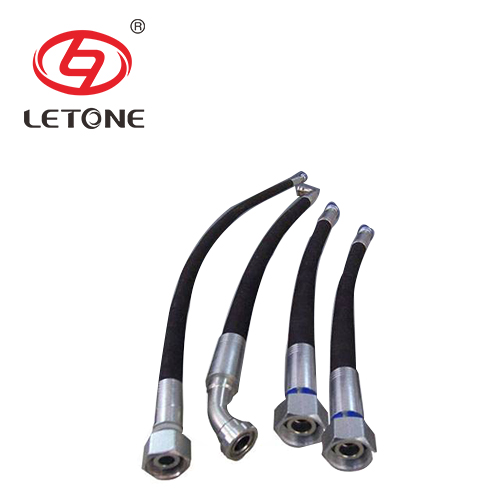

高壓膠管總成由高壓膠管和連接在其端部的管連接頭構成，所述的高壓膠管包括有內膠管芯、鋼編骨架層、外膠層、耐火膠層、外編鋼絲層和聚氨酯絕緣層；在高壓膠管的外部套接有鋼絲彈簧圈。該高壓火膠管不僅能夠夠承受內壓，又能夠承受外部碾壓；因此具有耐磨和使用壽命長的特點。

表示方法

裝配總成長度及裝配角表示方法

置膠管總成在同一直線上，以遠端一個接頭的垂直方向?yàn)榛鶞?zhǔn)，按順時針?lè)较驕y(cè)量另一個接頭與垂直方向接頭之間的夾角α，此夾角α即為裝配角。

如何選型

影響膠管總成使用情況的因素很多，只有按照工況正確選用膠管及接頭，才能保證使用膠管的可靠性和經濟性。這些因素有：

膠管尺寸

膠管內徑要適當，管徑過小會加大管路內介質的流速，使系統發熱，降低效率，而且會產生過大的壓力降，影響整個系統的性能，若膠管采用管夾固定或膠管穿過鋼板等間隔物時，也要注意膠管的外徑尺寸。

工作壓力

一般膠管的動態壓力是指膠管在連續工作時允許的壓力。按照有關國際標準規定的液壓膠管的安全系數，一般推薦的工作壓力通常為膠管爆破壓力值的四分之一。

沖擊壓力和疲勞壽命

膠管的選擇是根據液壓系統設計的壓力值來確定的。由于液壓系統的壓力值通常是動態的，有時會出現沖擊壓力，沖擊壓力峰值會大大高于系統的壓力值。但系統上一般都有溢流閥，故沖擊壓力不會嚴重影響膠管的疲勞壽命。對于沖擊壓力特別頻繁的液壓系統，建議選用特別耐脈動沖擊的膠管產品。

溫度范圍

用戶應該在膠管質量規范允許的溫度范圍內使用膠管。如果工作環境溫度超過這一范圍，將會影響到膠管的壽命，其承受壓能力也會大大降低。工作環境溫度長期過高或過低的系統，建議采用軟管護套。

化學相容性

若使用特殊的液壓介質，用戶應確保所選用的膠管總成其膠管內、外層，接頭及O型密封圈與介質相容。

彎曲半徑

彎曲半徑

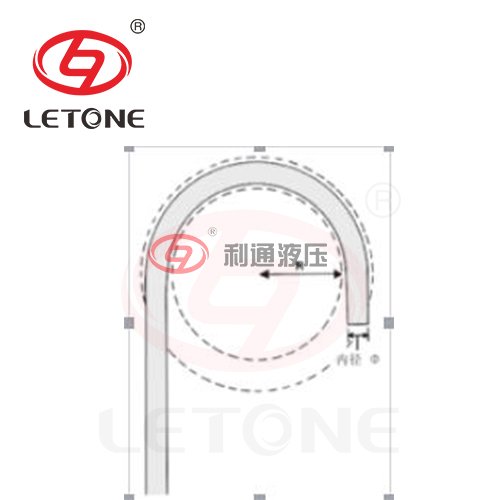

含義：如右圖，R 是軟管可以彎曲但不會損壞或縮短使用壽命的內圓的（小）半徑。
對于一根膠管，R值是一定的。使用時如果彎曲半徑小于R值，帶紡織加強層的膠管很可能會發生扭結。使用有螺旋鋼絲的膠管會更好一些。
